CA88股份ZG-90/9.8-M 90吨循环流化床锅炉性能参数
2022-06-15
CA88股份(原郑州锅炉厂)90吨循环流化床锅炉，， ，性能参数要求D=90t/h，， ，P=9.81MPa，， ，t=540°C，， ，给水温度 158°C 。该装备为高温高压锅炉，， ，多用于火电厂发电或者企业自备发电项目 。
90吨循环流化床锅炉性能参数表
| 序号 | 装备名称 | 型号或图号 | 详细规格 | 单 位 |
主 要 材 料 | 备注 |
| 一 | 锅炉房 | |||||
| 1 | 循环流化床锅炉 | ZG-90/9.8-M | D=90t/h P=9.81MPa t=540°C 给水温度 158°C | 台 | 组合件 | |
| 2 | 一次风机 | P=13500Pa Q=80000m3/h 入口: 0° 出口:右90° | 台 | 组合件 | 风门带收支口揉性讨论 | |
| 附电机 | 电机盘算功率：：500KW | 台 | 组合件 | 变频调速 | ||
| 3 | 消声器 | 消音量20dB L=2.5m | 台 | 组合件 | 风机配套 | |
| 4 | 二次风机 | P=11000Pa Q=70000m3/h 入口: 0° 出口:右90° | 台 | 钢 | 风门带收支口揉性讨论 | |
| 附电机 | 电机盘算功率：：400KW | 台 | 组合件 | 变频调速 | ||
| 5 | 消声器 | 消音量20dB L=2.5m | 台 | 组合件 | 风机配套 | |
| 6 | 引风机 | P=~6500Pa Q=280000m3/h 入口: 90° 出口:待定 | 台 | 组合件 | 风门带收支口揉性讨论 | |
| 附电机 | 电机盘算功率：：800KW | 台 | 组合件 | 变频调速 | ||
| 7 | 罗茨风机 | Q=1200m3/h P=30000Pa 入口: 0° 出口:右90° | 台 | 组合件 | 一开一备 | |
| 附电机 | P=20kW | 台 | 组合件 | |||
| 8 | 钢制煤斗 | V=115m3 | 台 | 钢制 | ||
| 9 | 煤斗闸门 | 700×700 | 台 | 钢 | ||
| 10 | 全关闭称重式胶带给煤机 | JGC-30-12 | B=500 Q=0~15t/h 计量精度为±0.5% 收支口距 L=6000mm，， ，带堵料及故障报警，， ，清扫装置 | 台 | 组合件 | 变频调速 |
| 附电机 | Y100L1-4 | P=3kW n=1450r/min | 台 | 组合件 | ||
| 全关闭称重式胶带给煤机 | JGC-30-12 | B=500 Q=0~15t/h 计量精度为±0.5% 收支口距 L=7324mm，， ，带堵料及故障报警，， ，清扫装置 | 台 | 组合件 | 变频调速 | |
| 附电机 | Y100L1-4 | P=3kW n=1450r/min | 台 | 组合件 | ||
| 11 | 焚烧装置 | 台 | 组合件 | |||
| 12 | 取样冷却器 | 受冷却介质参数：： P=9.8MPa t=540°C | 台 | 钢 | 配套在线监测装置 | |
 |
受冷却介质参数：： P=9.8MPa t=540°C | 台 | 钢 |   配套在线监测装置 |
||
| 受冷却介质参数：： P=14MPa t=160°C | 台 | 钢 | 配套在线监测装置 | |||
| 13 | 布袋除尘器 | 烟宇量280000m3/h 除尘效率99.9% 最大阻力<1500Pa,耐温>180°C,烟气流速<1m/min ,入口含尘浓度：：30g/ m3排放<20mg/ m3 | 台 | 钢 | ||
| 14 | 磷酸盐加药装置 | Q=0.07m3/h P=17.0MPa | 套 | 组合件 | 一箱两泵，， ，一期两炉共用 | |
| 15 | 按期排污扩容器 | DP-5.5 | Φ1800 V=5.5m3 事情压力 0.2MPa | 台 | 钢 | |
| 16 | 连续排污扩容器 | LP-5.5 | Φ1500 V=5.5m3 事情压力 0.7MPa | 台 | 钢 | |
| 17 | 排汽放空消音器 | PX-3 | 接受 DN125mm Q＝40t/h P=9.8MPa t=540°C | 台 |  钢 |
 炉极焚烧排汽及清静阀放空 |
| 18 | 单轨电动葫芦 | CD11－45D | D＝1t H＝45m | 台 | 钢 | 炉顶及运煤层 |
| 起升电机 | YZR132S-6 | P=3kW | 台 | 钢 | ||
| 运行电机 | YZR90S-6 | P=0.75kW | 台 |  钢 |
||
| 19 | 电动葫芦 | CD5-9 | D＝5t H＝9m | 台 |   |
一二次风机,引风机 |
| 起升电机 | BZD141-4 | P=7.5kW | 台 | |||
| 20 | 疏水箱 | V=40m3 | 个 |  钢 |
一期两炉共用 | |
| 21 | 疏水泵 | Q=80m3/h P=0.8MPa | 台 | 钢 | 一期两炉共用 | |
| 附电机 | 22KW | |||||
| 22 | 疏水扩容器 | LSK-1.5 | V=1.5m3 P=0.2MPa t=130°C | 台 | 钢 | 一期两炉共用 |
| 23 | 炉外脱硫装置 | Q=280000m3/h 初始浓度>3g/m3 SO2排放<100mg/ m3 | 套 | 组合件 | 一期两炉共用 | |
| 24 | 炉内脱硫装置 | 配套90T/H锅炉 含100m3石灰罐 及实力运送装置 | 套 | 组合件 | 一期两炉共用 | |
| 25 | 脱硝装置 | Q=280000m3/h NOX排放<80mg/ m3 | 套 |  组合件 |
 一期两炉共用 |
|

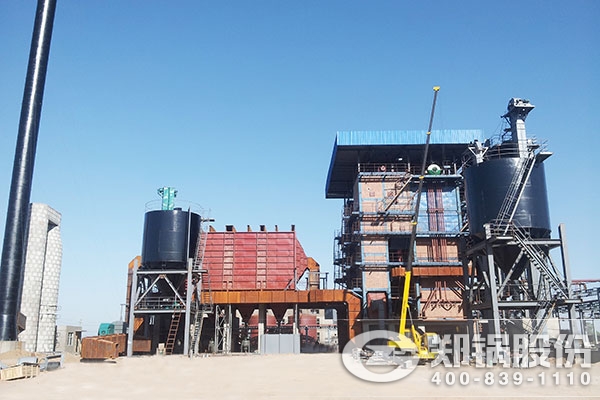

攀钢钛业90吨/时循环流化床燃煤电站锅炉项目
- 项目地点：：重庆
- 购置装备：：ZG-90/3.82-M
- 应用领域：：矿业能源
- 介质分类：：蒸汽锅炉
攀钢集团旗下重庆钛业向CA88购置的2台90t/h循环流化床发电锅炉是用于该公司的75kt/a硫酸法钛白手艺刷新升级搬家项目，， ，用途是发电 。作为天下上唯逐一家拥有从钛原推测钛化工、钛金属的全工业链企业，， ，同时是中国最大的钛质料供应商、中国主要的硫酸法、氯化法钛白粉生产企业，， ，攀钢钛业公司的选择理所虽然是审慎的 。
遵照最严酷的火电类排放标准，， ，CA88循环流化床电站锅炉的燃烧效率约为97%～99%，， ，热效率约为86%一90%，， ，排烟中S02和N0x等有害气体含量可镌汰80%一92%左右，， ，有用减轻燃煤发电关于大气情形的污染，， ，是西部大开发推荐使用产品，， ，被誉为“西部之星” 。
CA88循环流化床锅炉性能优势
- 专利钟罩式风帽包管锅炉燃烧效率
- 特色二次风安排确保锅炉高效稳固运行
- 独创落煤管专利设计延伸使用寿命，， ，包管输煤通畅，， ，利于燃烧(专利号：：ZL201610546567.8)
- 尾部烟道结构包管尾部受热面高效换热
- 主副跨结构增强了锅炉整体稳固性，， ，形状雅观
- 密封设计膜式壁、烟道护板、钢板等结构全密封焊接，， ，阻止漏风，， ，确保高效率运行
- 环保排放接纳SNCR脱销手艺，， ，知足环保需求
- 节煤节电锅炉燃料量降低3%以上，， ，风机电耗节约20%以上
